GB 16809-2008 《耐火窗》中，對(duì)型材的質(zhì)量并沒(méi)有明確的要求，只是型材材質(zhì)會(huì)影響其他幾項(xiàng)檢驗(yàn)的結(jié)果。

型材的表面應(yīng)平整、光滑、不應(yīng)有毛刺、裂紋、壓坑、及明顯凹陷、空洞等。

型材的厚度、寬度、壁厚所帶來(lái)的強(qiáng)度、延展性、冷熱膨脹性能等會(huì)影響窗體的連接部件的牢固度、關(guān)閉可靠性、扭曲度等，不同的材料、不同的窗體規(guī)格、結(jié)構(gòu)，應(yīng)選用相應(yīng)的厚度和寬度來(lái)達(dá)到這個(gè)平衡點(diǎn)。

下面列出耐火窗選擇塑鋼（未增塑聚氯乙烯(PVC-U)型材）型材的具體要求：

1.外觀質(zhì)量：型材可視面的顏色應(yīng)均勻，表面應(yīng)光滑、平整，無(wú)明顯凹凸，無(wú)雜質(zhì)。型材端部應(yīng)清潔、無(wú)毛刺。型材允許有由工藝引起不明顯的收縮痕。

2.尺寸與偏差：

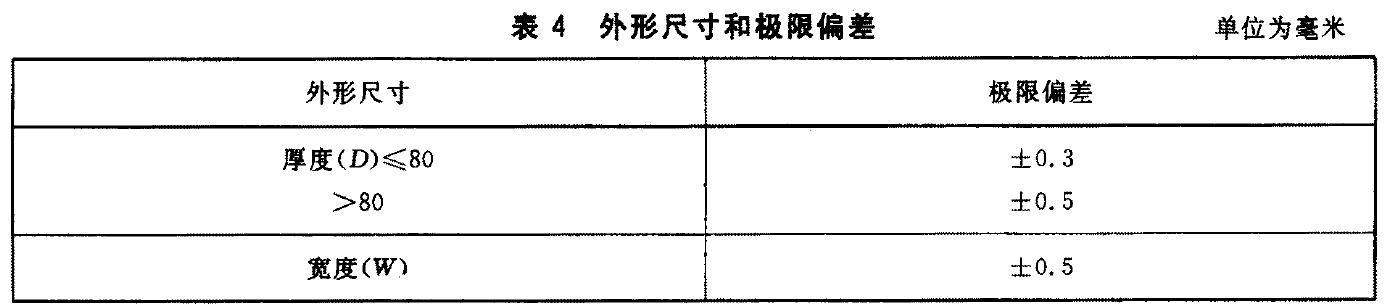

（1）外形尺寸與極限偏差：

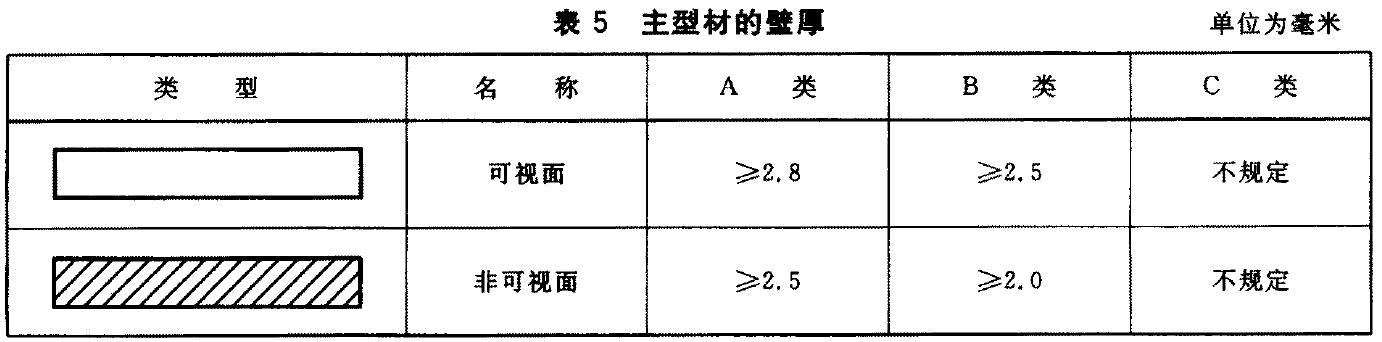

（2）主型材的壁厚：

（3）直線偏差：長(zhǎng)度為1m的主型材直線偏差應(yīng)≤1mm。長(zhǎng)度為1m的紗扇直線偏差應(yīng)≤2mm。

3.主型材的質(zhì)量：每米長(zhǎng)度的質(zhì)量應(yīng)不少于每米長(zhǎng)度標(biāo)稱(chēng)質(zhì)量的95%。

4.加熱后尺寸變化率：

（1）主型材兩個(gè)相對(duì)最大可視面的加熱后尺寸變化率為±2.0%；每個(gè)試樣兩可視面的加熱后尺寸變化率之差應(yīng)＜0.4 % 。

（2）輔型材的加熱后尺寸變化率為±3.0%。

5.主型材的落錘沖擊：在可視面上破裂的試樣數(shù)≤1個(gè)。對(duì)于共擠的型材，共擠層不能出現(xiàn)分離。

6. 150℃加熱后狀態(tài)：試樣應(yīng)無(wú)氣泡、裂痕、麻點(diǎn)。對(duì)于共擠型材，共擠層不能出現(xiàn)分離。

7.老化：

（1）老化后沖擊強(qiáng)度保留率≥60%。

（2）老化前后試樣的顏色變化用△E*、 △b*表示，△E*≤5，△b*≤3。

8.主型材的可焊接性：焊角的平均應(yīng)力≥35MPa，試樣的最小應(yīng)力≥30MPa。

9.耐火性能：耐火極限不應(yīng)低于1.00h。
