可燃氣體探測器多功能環形配氣試驗箱的主要用途是對氣體探測器進行環境適應性實驗，符合國家標準GB15322.1.2.3-2019對氣體探測器進行檢測的技術標準。該實驗箱可對氣體探測器提供不通電儲存、報警動作值、量程示值偏差、響應時間、方位、重復性、高速氣流、高溫試驗、低溫試驗、抗中毒性能、低濃度運行、長期穩定性等實驗手段。

可燃氣體探測器多功能環形配氣試驗箱的主要用途是對氣體探測器進行環境適應性實驗，符合國家標準GB15322.1.2.3-2019對氣體探測器進行檢測的技術標準。該實驗箱可對氣體探測器提供不通電儲存、報警動作值、量程示值偏差、響應時間、方位、重復性、高速氣流、高溫試驗、低溫試驗、抗中毒性能、低濃度運行、長期穩定性等實驗手段。

可燃氣體探測器多功能環形配氣試驗箱適用于工業及商業用途點型可燃氣體探測器、家用可燃氣體探測器、工業及商業用途便攜式可燃氣體探測器、家用和小型餐飲廚房用燃氣報警器及傳感器、家用燃氣報警器及傳感器的各功能性試驗以及在高低溫、濕熱環境下功能性試驗。

可燃氣體探測器多功能環形配氣試驗箱主要優點有：

1、功能：此臺試驗箱為綜合試驗箱，檢測項目多功能齊全；
2、操作簡單、智能程度高，把復雜的程序簡單化，提供了精度和操作便捷；
3、配置配比箱，可以把一些試驗在箱外執行；
4、采用質量流量計+程序設計，配比混合氣體非常方便和快捷；
5、用于實驗室多功能性全面檢驗，功能性強，檢驗項目全面涵蓋了GB15322.1~3-2019標準所需的檢驗項目；
6、為企業單位單獨開發了具有特色的試驗箱，可以節省設備采購成本和使用空間。

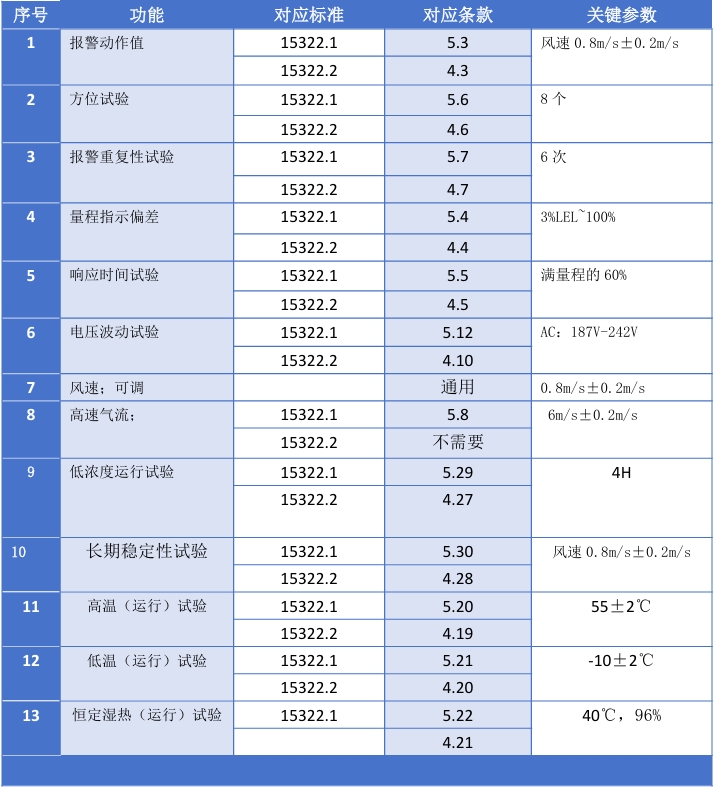

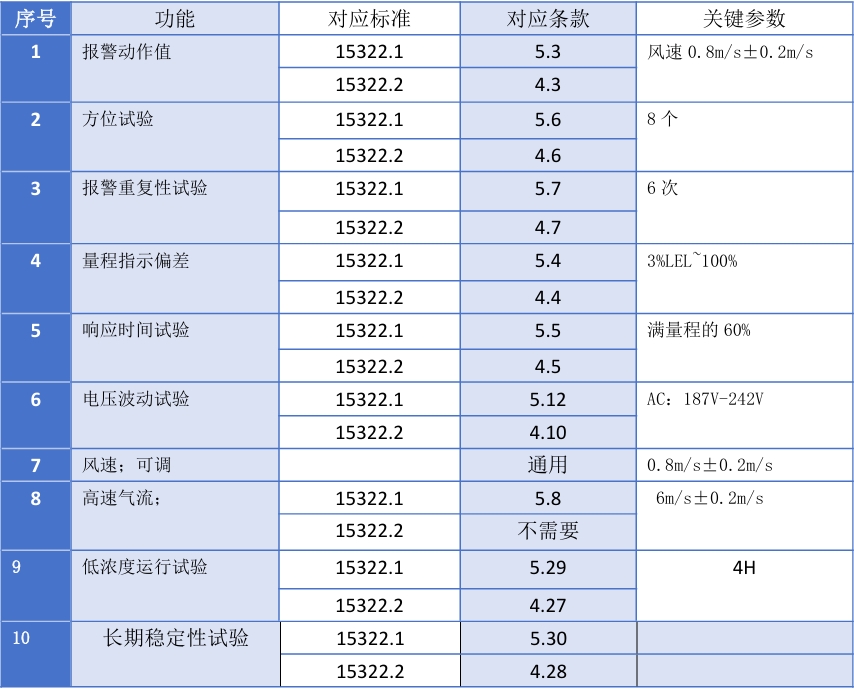

環形配氣試驗箱標準比對表
可燃氣體探測器，多功能環形配氣試驗箱，驗廠必備。
適用標準：GB15322.1和GB15322.2。氣體：甲烷.丙烷，異丁烷，一氧化碳等。
一.引用標準條款：

二、產品介紹
1. 可燃氣體探測器環形配氣試驗箱（常溫款）
型號：JY-161

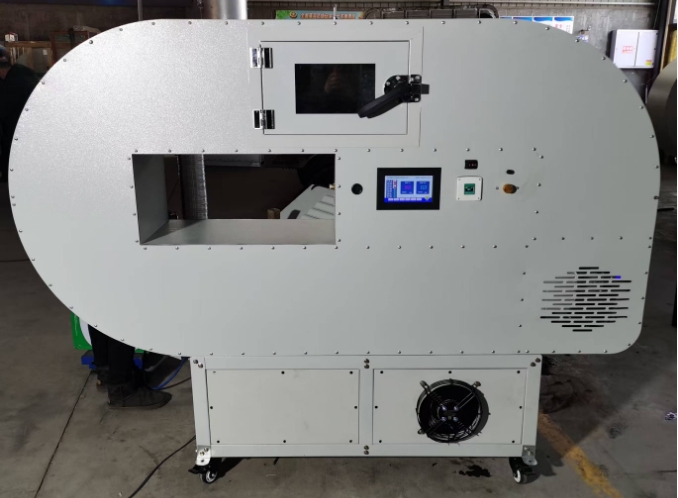

2. 可燃氣體探測器環形配氣試驗箱（高低溫款）

型號：JY-162

*自備氣體分析儀；
*不含稅*外地不含運費。

*參數可定制

使用說明書
產品名稱：可燃氣體探測器多功能環形配氣試驗箱                 型號：JY-162
一、概述
【可燃氣體探測器多功能環形配氣試驗箱】是專為可燃氣體探測器而設計的，按GB15322.1-2019/GB15322.2-2019：報警動作值試驗、 方位試驗、報警重復性試驗、高溫（運行）試驗、低溫（運行）試驗、恒定濕熱（運行）試驗條款設計，配合工廠自備的氣體分析儀和注樣儀 ，進行相關條款測試。
采用PLC顯示各種動作狀態信息，可顯示測試樣品的工作狀態?？筛鶕枰{整風速，氣流、溫濕度等。
注：自備氣體分析儀或注樣儀；內置防爆插頭。

一、可測試項目：
① 常溫：報警動作值、方位試驗、報警重復性試驗、量程指示偏差、響應時間試驗、電壓波動試驗、高速氣流、低濃度運行試驗；
② 高溫（運行）試驗     （溫升≤1℃/min，55℃±2℃）；
③ 低溫（運行）試驗     （溫降≤1℃/min，-10℃±2℃）；
④ 恒定濕熱（運行）試驗     （溫度：40℃±2℃，濕速≤5%，濕度93%±3%，）；
⑤ 風速0.8m/s±0.2m/s；
⑥ 高速氣流 6m/s±0.2m/s。

二、基本原理
1、高低溫：通過壓縮機實現溫升/溫降/濕度速率；
2、方位試驗：45度/360；8個方位；
3、流速：0.8m/s--6M/s±0.2m/s；
4、氣體：甲烷、丙烷、異丁烷、一氧化碳等多種氣體；
5、測試產品：家用可燃氣體探測器，工業及商業可燃氣體探測器 。

三、技術參數
1、外觀尺寸：2100mm*1100mm*400mm
工作電壓：   AC220V（可調）
2、風速：0.8M/S±0.2m/s；6M/S±0.2m/s
3、運行溫度：   -10℃～+60℃ ；
4、相對濕度：  最大濕度96%±3% ；
5、安裝條件：保持室內通風換氣；
6、使用氣體：甲烷、炳烷等多種氣體。

四、操作說明

試驗前準備：檢查氣體分析儀管路是否完好，通氣是否正常。

1、常溫測試：
① 報警動作值/方位測試：
·將試樣先定位0度角，與試驗箱0度角一致（調整方位）；
·打開試樣入口，放入試樣，接通電源（內有220V防爆插座），調整好試樣方位，測試方位朝向進風口一面；
·向右旋轉按鈕，開啟風機；關閉兩側進氣閥，同時斷開排氣扇電路；
·打開進氣孔，將風速調整到0.8m/s±0.2m/s，充入相應氣體（以不大于1%LEL/min）;
·查看氣體分析儀，達到報警閾值時停止，查看試樣，是否報警。
② 方位測試：順時針旋轉試樣到測試角度，測試報警動作值，重復上述步。
③ 報警重復性試驗：按上述方法重復測量同一試樣的報警動作值6次。
④ 量程指示偏差：按對應標準要求注入對應氣體濃度，每個濃度的試驗氣體應至少保持60s。
⑤ 響應時間試驗：按標準要求注入對應氣體濃度，響應時間t90。
⑥ 電壓波動試驗：在控制系統中將供電電壓分別調至其額定電壓的85%和115%（AC220V供電產品），按對應標準要求注入對應氣體濃度；如帶控制器的產品（DC24V），按設備快速接頭標注，接入對應接線端子。

⑦ 高速氣流：啟動通風機，使試驗箱內氣流速率穩定在6m/s±0.2m/s，充入相應氣體（以不大于1%LEL/min）。

⑧ 低濃度運行試驗：啟動通風機，裝入試樣，注入氣體到標準要求值，保持4小時。

2、高溫（運行）測試：
① 放入試樣；
② 打開電源，控制面板亮，按“用戶設置”，選擇“制熱”，設定到55℃；
③ 點“開機”等待升溫，每分鐘升溫1℃，升溫到55℃，自動保溫2H；
④ 2小時后在保溫情況下，充入氣體，按方位測試方法，對報警動作值測試，記錄報警閾值。
關閉氣體，打開排氣扇，降溫/排氣。

3、低溫（運行）測試：

① 放入試樣；
② 打開電源，控制面板亮，按“用戶設置”，選擇“制冷”，設定到-10℃；
③ 點“開機”等待降溫，每分鐘降溫1℃，降溫到-10℃，自動保溫2H；
④ 2小時后在保溫情況下，充入氣體，按方位測試方法，對報警動作值測試，記錄報警閾值。
關閉氣體，打開排氣扇，排氣，回復到室溫狀態。

4、恒定濕熱（運行）試驗：

①放入試樣；
②打開電源，控制面板亮，按“用戶設置”，選擇“制熱”，設定到40℃；
③點“開機”等待升溫，每分鐘升溫1℃，升溫到40℃；同時以不大于5%/min的加濕速率將環境的相對濕度升至93%土3%，自動保溫2H；
④ 2小時后在保溫保濕情況下，充入氣體，按方位測試方法，對報警動作值測試，記錄報警閾值。
關閉氣體，打開排氣扇，排氣，回復到室溫狀態。
