一.零部件尺寸公差：

防火卷簾主要零部件尺寸公差應符合下表的規定。

主要零部件	圖示	尺寸公差
簾板		長度	L	±2.0
		寬度	h	±1.0
		厚度	s	±1.0
導軌		槽深	a	±2.0
		槽寬	b	±2.0

主要零部件尺寸公差

二.簾板：

1.鋼質防火卷簾相鄰簾板串接后應轉動靈活，擺動90°不允許脫落，如圖2所示。

2.鋼質防火卷簾簾板兩端擋板或防竄機構應裝配牢固，卷簾運行時相鄰簾板竄動量不應大于2mm。

3.鋼質防火卷簾的簾板應平直，裝配成卷簾后，不允許有孔洞或縫隙存在。

4.鋼質防火卷簾復合型簾板的兩簾片連接應牢固，填充料填加應充實。

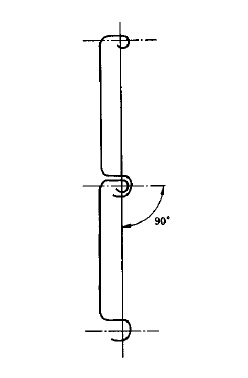

簾板串接后擺動示意圖

三.無機纖維復合簾面：

1.無機纖維復合簾面拼接縫的個數每米內各層累計不應超過3條，且接縫應避免重疊。簾面上的受力縫應采用雙線縫制，拼接縫的搭接量不應小于20mm。非受力縫可采用單線縫制，拼接縫處的搭接量不應小于10mm。

2.無機纖維復合簾面應沿簾布緯向每隔一定的間距設置耐高溫不銹鋼絲（繩），以承載簾面的自重；沿簾布經向設置夾板，以保證簾面的整體強度，夾板間距應為300mm～500mm。

3.無機纖維復合簾面上除應裝夾板外，兩端還應設防風鉤。

4.無機纖維復合簾面不應直接連接于卷軸上，應通過固定件與卷軸相連。

四.導軌：

1.簾面嵌入導軌的深度應符合表7的規定。導軌間距距離超過表7規定，導軌間距離每增加1000mm時，每端嵌入深度應增加10mm。

2.導軌頂部應成圓弧形，以便于卷簾運行。

3.導軌的滑動面、側向卷簾供滾輪滾動的導軌表面應光滑、平直。簾面、滾輪在導軌內運行時應平穩順暢，不應有碰撞和沖擊現象。

嵌入深度

4.單簾面卷簾的兩根導軌應互相平行，其平行度誤差不應大于5mm；雙簾面卷簾不同簾面的導軌也應相互平行，其平行度誤差不應大于5mm。

5.防火防煙卷簾的導軌內應設置防煙裝置，防煙裝置所用材料應為不燃或難燃材料，如圖3所示，防煙裝置與簾面應均勻緊密貼合，其貼合面長度不應小于導軌長度的80%。

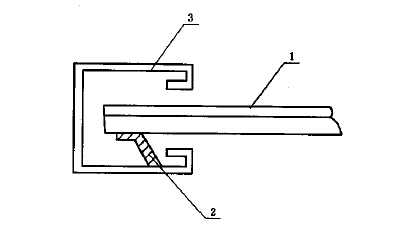

導軌防煙裝置示意圖

1——簾面；2——防煙裝置；3——導軌。

6.導軌現場安裝應牢固，預埋鋼件的間距為600mm～1000mm。垂直卷卷簾的導軌安裝后相對于基礎面的垂直度誤差不應大于1.5mm/m，全長不應大于20mm。

五.門楣：

1.防火防煙卷簾的門楣內應設置防煙裝置，防煙裝置所用的材料應為不燃或難燃材料，如圖４所示。防煙裝置與簾面應均勻緊密貼合，其貼合面長度不應小于門楣長度80%，非貼合部位的縫隙不應大于2mm。

2.門楣現場安裝應牢固，預埋鋼件的間距為600mm～1000mm。

六.座板：

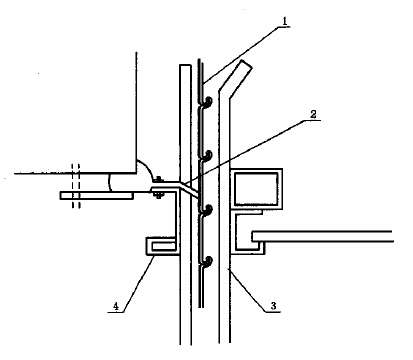

門楣防煙裝置示意圖

1——簾面；2——防煙裝置；3——導軌；4——門楣。

1.座板與地面應平行、接觸應均勻。

2.座板的剛度應大于卷簾簾面的剛度。座板與簾面之間的連接應牢固。

七.傳動裝置：

1.傳動用滾子鏈和鏈輪的尺寸、公差及基本參數應符合GB/T 1243的規定，鏈條靜強度、選用的許可安全系數應大于4。

2.傳動機構、軸承、鏈條表面應無銹蝕，并應按要求加適量潤滑劑。

3.垂直卷卷簾的卷軸在正常使用時的撓度應小于卷軸長度1/400。

4.側向卷卷簾的卷軸安裝時應與基礎面垂直。垂直度誤差應小于1.5mm/m。全長應小于5mm。

八.卷門機：

防火卷簾用卷門機應是經國家消防檢測機構檢測合格的定型配套產品，其性能應符合附錄Ａ的規定。

九.控制箱：

防火卷簾用控制箱應是經國家消防檢測機構檢測合格的定型配套產品，其性能應符合附錄Ｂ的規定。
