關于風管、水管、橋架、格柵吊頂下增設噴頭問題的探討

關鍵詞：噴水滅火設備認證；滅火設備認證；滅火設備消防產品認證

本文結合國家規范和國標圖集，以及現場實際的噴頭安裝圖片進行分享，擋水板不可用來輔助噴頭啟動，供參考探討。

一、國家規范要求

GB50084-2017《自動噴水滅火系統設計規范 》

1、超過寬度的障礙物下方應增設噴頭：

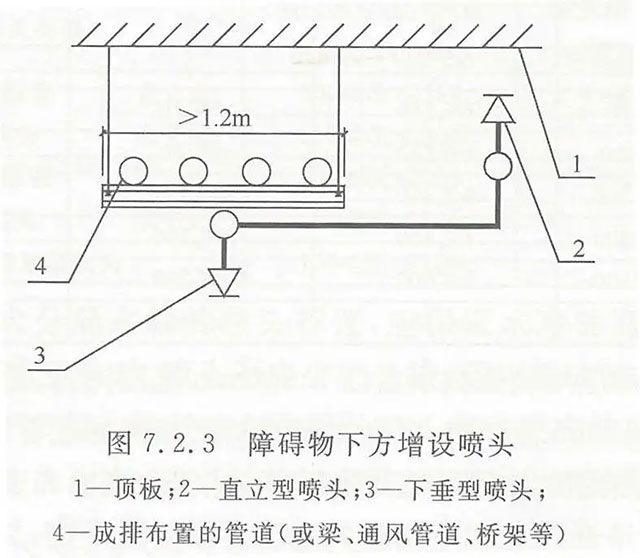

7.2.3 當梁、通風管道、成排布置的管道、橋架等障礙物的寬度大于1.2m時，其下方應增設噴頭；采用早期抑制快速響應噴頭和特殊應用噴頭的場所，當障礙物寬度大于0.6m時，其下方應增設噴頭。



2、增設噴頭上有縫隙時，可增加擋水板：

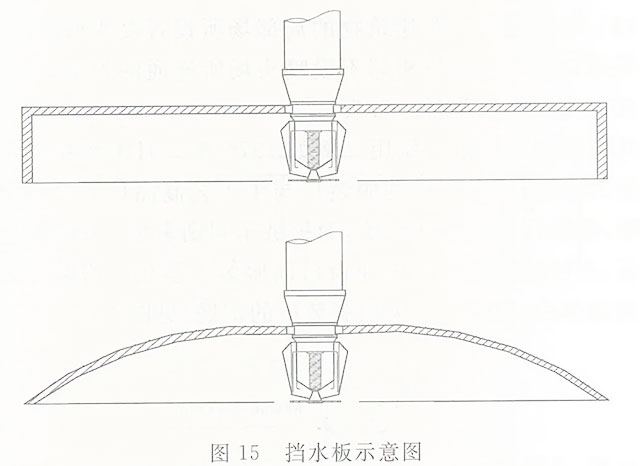

7.1.10 擋水板應為正方形或圓形金屬板，其平面面積不宜小于0.12㎡，周圍彎邊的下沿宜與灑水噴頭的濺水盤平齊。除下列情況和相關規范另有規定外，其他場所或部位不應采用擋水板：

1、設置貨架內置灑水噴頭的倉庫，當貨架內置灑水噴頭上方有孔洞、縫隙時，可在灑水噴頭的上方設置擋水板；

2、寬度大于本規范第7.2.3條規定的障礙物，增設的灑水噴頭上方有孔洞、 縫隙時，可在灑水噴頭的上方設置擋水板。



3、鏤空吊頂：

7.1.13 裝設網格、柵板類通透性吊頂?shù)膱鏊?dāng)通透面積占吊頂總面積的比例大于70％時，噴頭應設置在吊頂上方，并符合下列規定：

1、通透性吊頂開口部位的凈寬度不應小于10mm ，且開口部位的厚度不應大于開口的最小寬度；

2、噴頭間距及濺水盤與吊頂上表面的距離應符合7.1.13的規定。

二、國標圖集要求

19S910《自動噴水滅火系統設計》

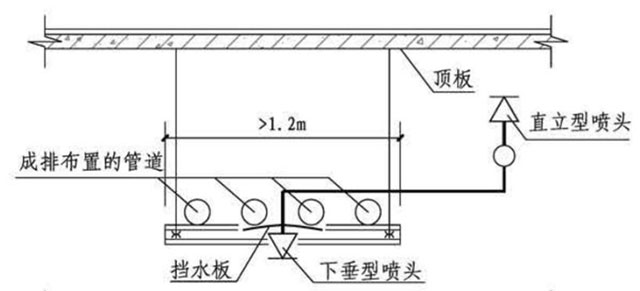

1、成排布置的管道：

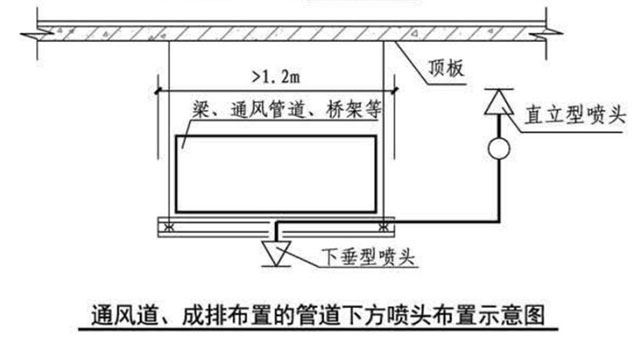

2、梁、通風管道、橋架等：

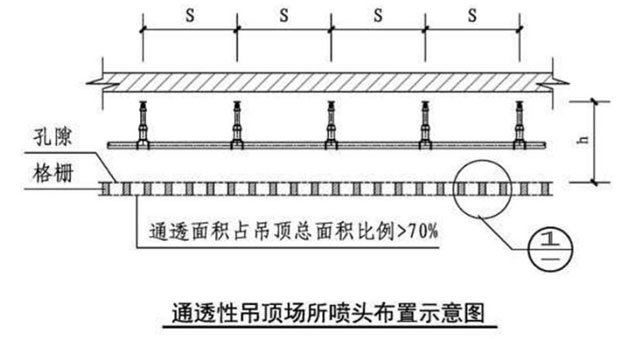

3、鏤空吊頂：



三、鏤空吊頂增設噴頭探討

按照：GB50084-2017《自動噴水滅火系統設計規范 》7.1.10，鏤空吊頂在通透率小于70%時，吊頂下方增加布置的噴頭，也應在灑水噴頭的上方設置擋水板，因?yàn)楫?dāng)?shù)蹴斏系膰婎^動作時，也有可能淋濕吊頂下噴頭的感溫元件。

四、一些實際安裝的照片

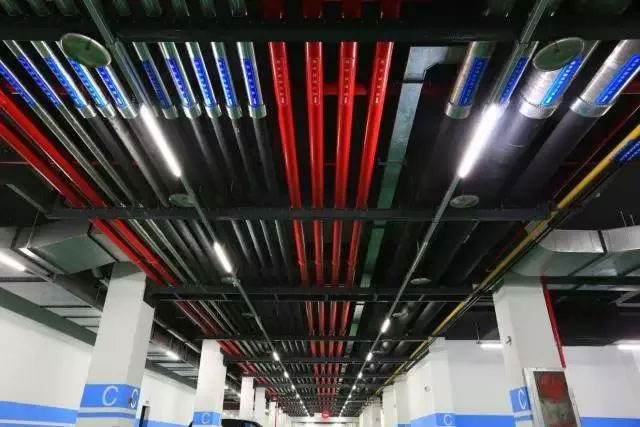

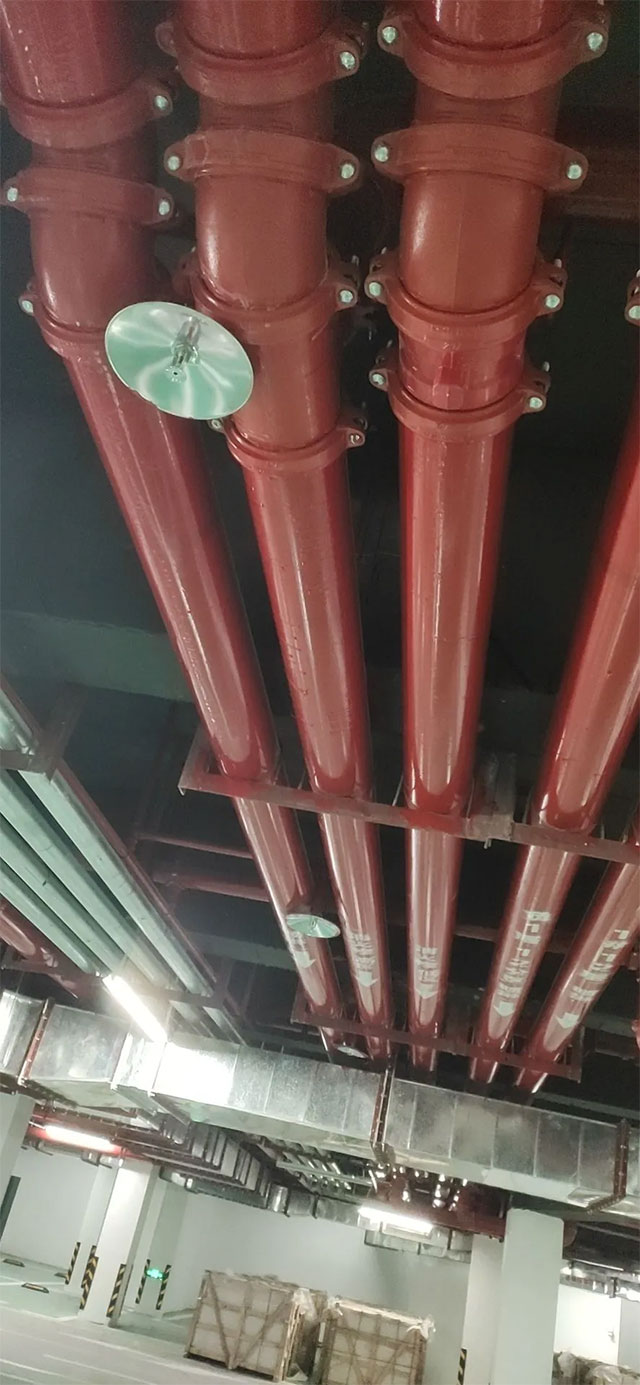

1、成排布置的管道：

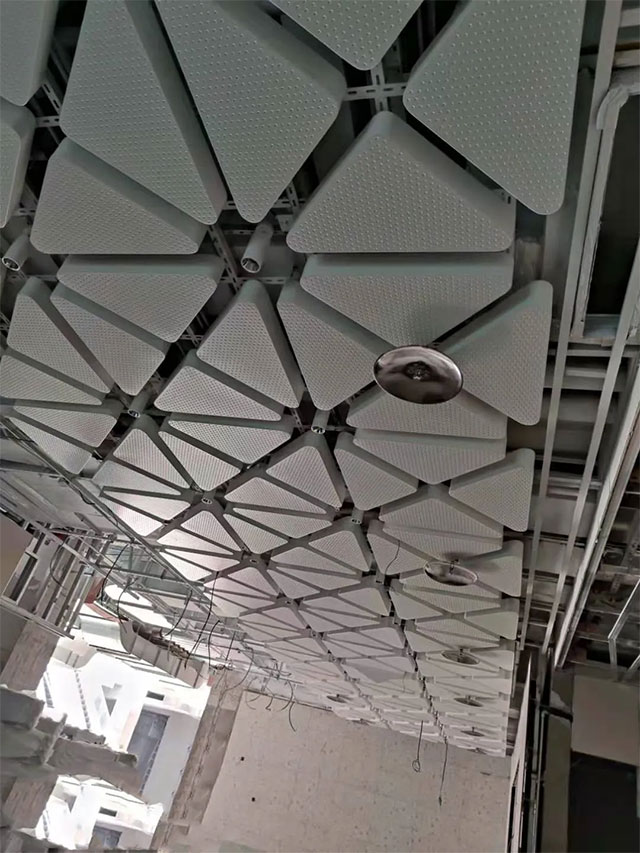

2、鏤空吊頂：

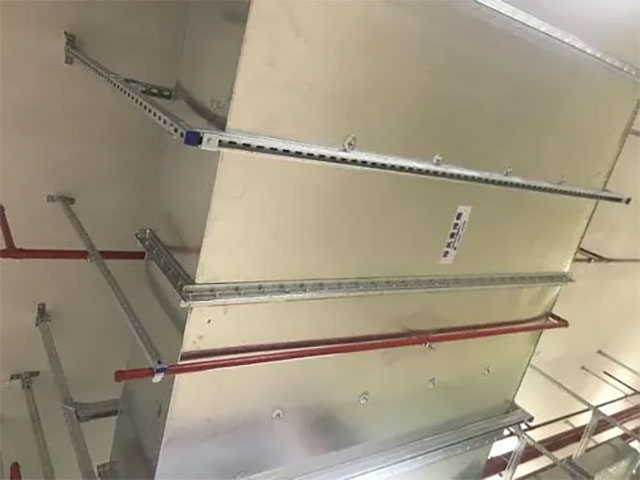

3、風管：

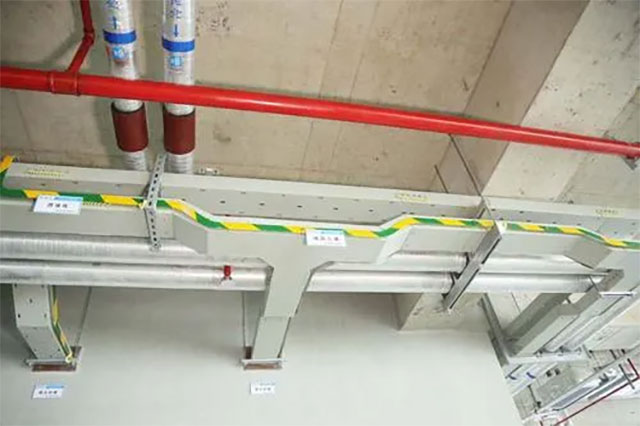

4、管道+橋架：
