一、檢測項目：

抗風壓性能檢測包含變形檢測、反復加壓檢測、安全檢測。安全檢測包含產品設計風荷載標準值P3檢測、產品設計風荷載設計值Pmax（Pmax取1.4P3）檢測。

二、檢測方法：

1. 檢測加壓順序：

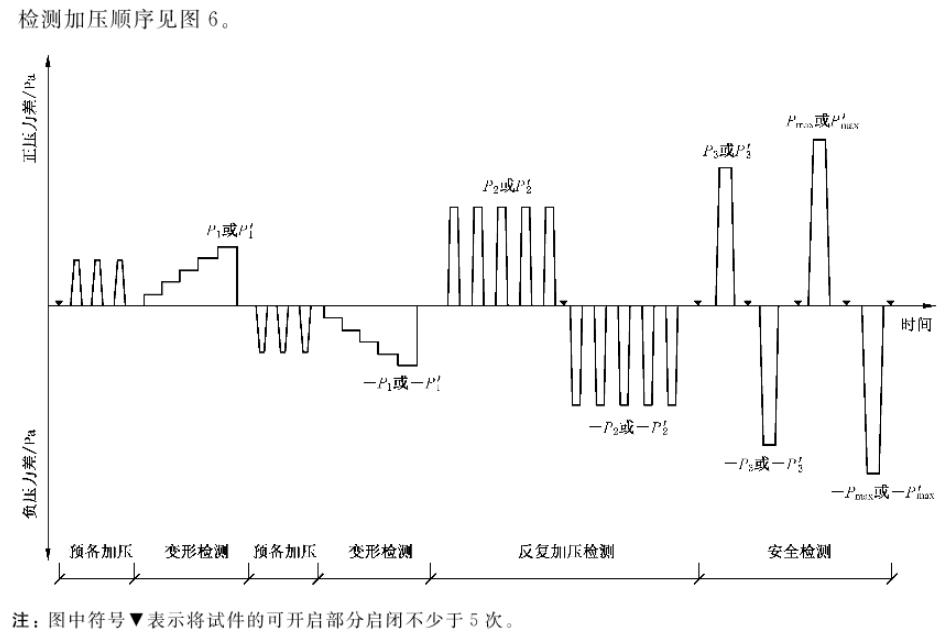

圖6檢測加壓順序示意圖

2. 確定檢測和安裝位移計：

將位移計安裝在規定位置上。測點位置規定如下：

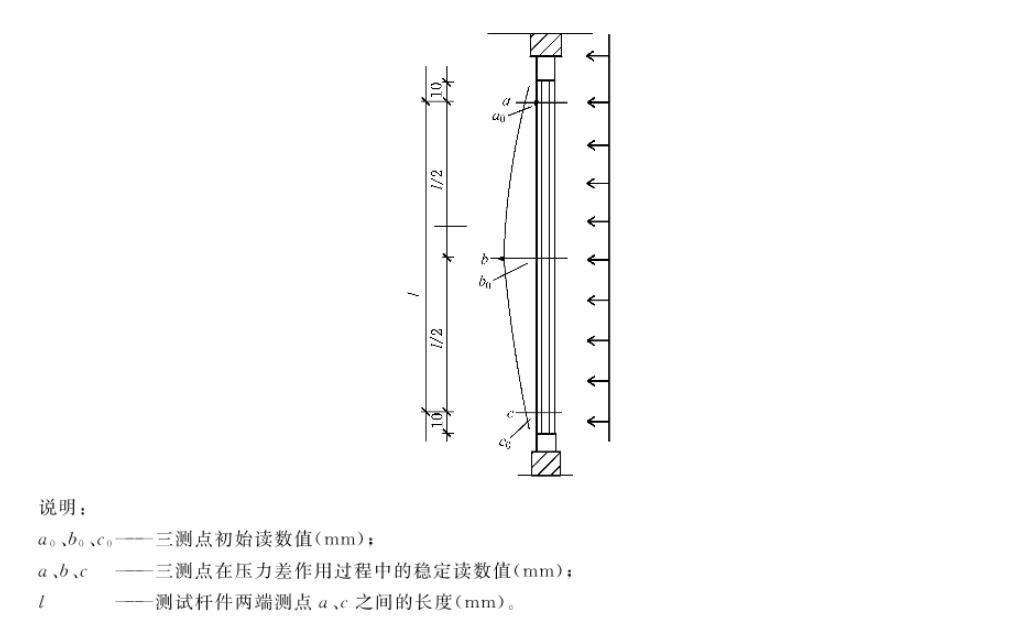

① 對于測試桿，測點布置見圖7.中間測點在測試桿件中點位置，兩端測點在距該桿件端點向中點方向10mm處。對于玻璃面板測點見圖8.當試件最不利的構建難以判定時，應選取多個測試桿件和玻璃面板（見圖9），分別布點測量。

② 對于單扇固定扇：測點布置見圖8.

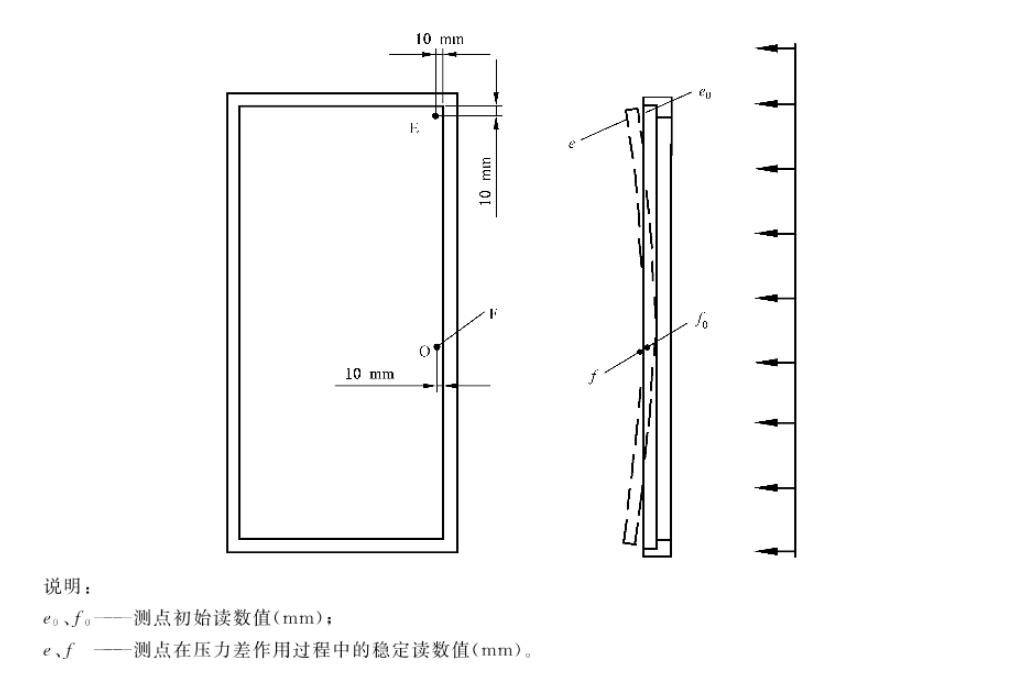

③ 對于單扇平開窗：當采用單鎖點時，測點布置見圖10，取距鎖點最遠的窗扇自由邊（非鉸鏈邊）端點的交位移值δ為最大撓度值。當窗扇上有受力桿件時應同時測量該桿件的最大相對撓度，取兩者中的不利者作為抗風壓性能檢測結果；無受力桿件外開單扇平開窗只進行負壓檢測。無受力桿件內開單扇平開窗只進行正壓檢測；當采用多點鎖時，按照單扇固定扇的方法進行。

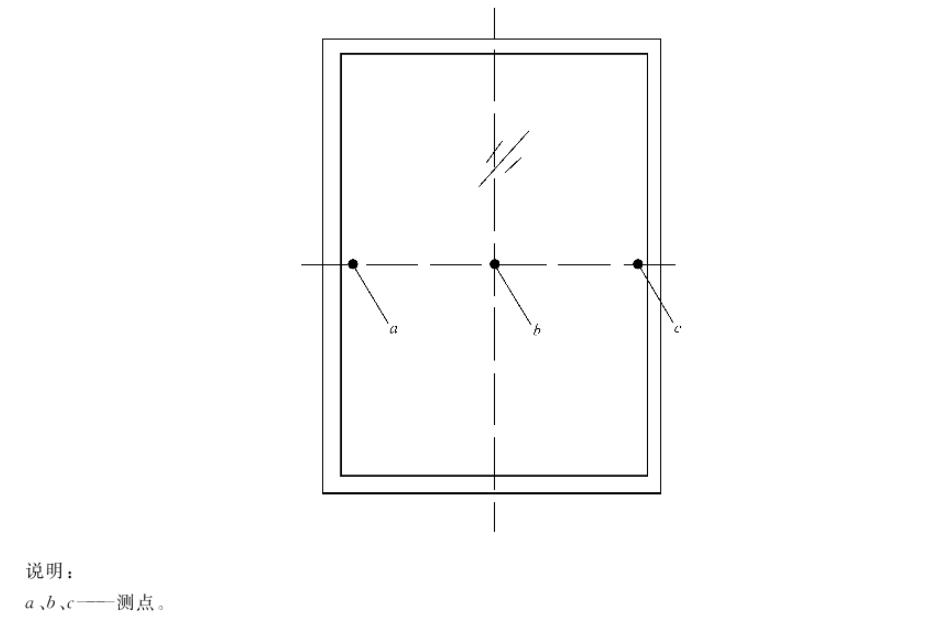

圖8 玻璃面板（單扇固定扇）測點分布圖

3. 預備加壓：

在預備加壓前，將時間上所有可開啟部分啟閉5次，最后關緊。檢測加壓前施加三個壓力脈沖，壓力差絕對值為500Pa，加載速度約為100Pa/s，壓力穩定作用時間為3s，泄壓時間不少于1s，

4. 變形檢測：

① 先進行正壓檢測，后進行負壓檢測。

② 檢測壓力逐漸升降。每級升降壓力差值不超過250Pa，每級檢測壓力差穩定作用時間約為10s。檢測壓力絕對值最大不宜超過2000Pa。

③ 記錄每級壓力差作用下的面法線撓度值（角位移值），利用壓力差和變形之間的相對線性關系求出變形檢測時最大面法線撓度（角位移）對應的壓力差值，作為變形檢測壓力差值，標以±P1。不同類型試件變形檢測時對應的最大面法線撓度（角位移值）應符合產品標準的要求。

5. 反復加壓檢測

① 檢測壓力從零升到P2（P’2）后降至零，（P’2）= 1.5P1（P’1），反復5次，再由零降至-P2（P’2）后升至零，-P2（P’2）=1.5P1（P’1），反復5次。加載速度為300~500Pa/s，每次壓力差作用時間不應少于3s，泄壓時間不應少于1s

② 正壓、負壓反復加壓后，將試件可開啟部分啟閉5次，最后關緊。記錄檢測中試件出現損壞或功能障礙的壓力差值及部位。

6. 安全檢測：風荷載標準值檢測
